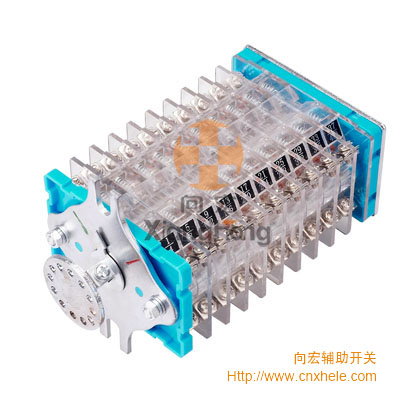

一.  概述:

      本产品适用于高压开关操动机构的合闸、分闸、联琐、信号回路的控制和各种高压开关柜上,也可作转换或组合开关用


二、使用条件:
      1、海拔不超过3000M;
      2、周围介质温度不高于+40℃,不低于-40℃;
      3、在温度为25℃时,空气相对湿度不大于90℅;
      4、振动加速不大于15m/s2;
      5、周围介质无爆炸危险,无导电尘埃,无破坏绝缘及足以腐蚀金属的气体场所.

三、型号含义:
      注:1、一对触头为一个回路;2、延时触头每节只含一对触头,配于CD10机构的延时时间为20MS

四、基本参数(见表一)


项目
负载性质
数值
额定电压(V)


直流48,110,220V
交流110,220V
额定电流(A)


10
额定开断电流(A)
直流220V

I=20ms
4
直流110V

I=20ms
8
交流220V

COSφ=0.4
12.5


五、机构及特点:

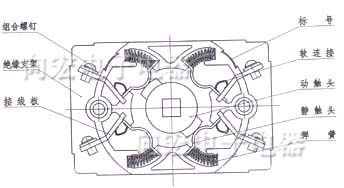

F6系列辅助开关是由多节组合而成的,本体内部结构如图一所示。每节上方两侧都有标号表示本触头的号数,同一节中对角线形成一对常开(或常闭)回路,常开(或常闭)的确定由操动轴上的指示片显示,指示片指向一组接触界限内,说明本组为接触可靠的一对常闭接点(回路),其余的为一对常开接点。
本系列辅助开关动静接触头的接触用圆周滑动压接方式锄头间的压力由单独设置的压簧产生,压簧不导电,并远离发热部位,静触头的活动铰链关节部位,用裸铜线焊连接,使通流性能更加可靠.
延时速动机构操作灵活,严时准确,切换迅速,快速机构在主动臂转到65°~75°后才开始带动动触头快速转动,直至终点,并能可靠停留在终点位置,因此,具备了延时与速动的要求。

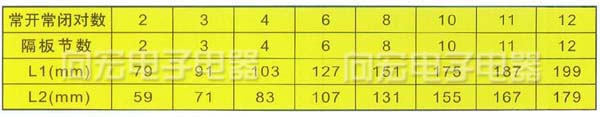

六、外形及安装尺寸(见图)




七、订货须知
    订货时请注明:
    a.产品名称、型号(包括触头对数或开关节数、型式和安装方式);
    b.各种型号的数量;
    c.要否操动拐臂。
